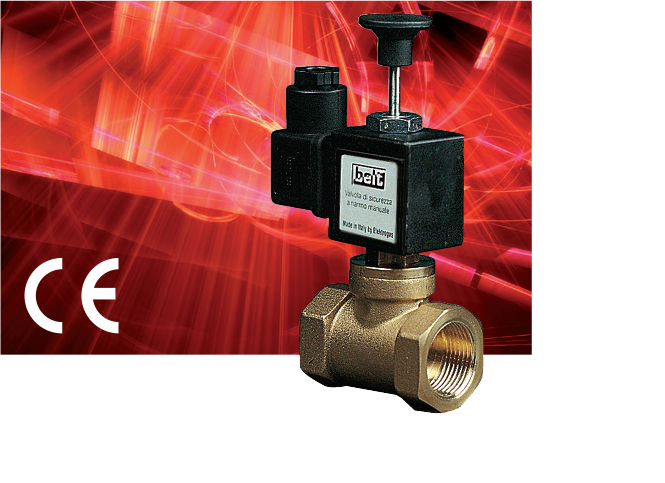

Электромагнитные клапаны на высокое давление,  серий 400RM/500RM/600RM/900RM, нормально открытого и нормально закрытого исполнения, имеют систему ручной перезарядки и применяются на газовых магистралях  с максимальным рабочим давлением 500 мБар.

Для привода в устройстве используется соленоид с рабочим напряжением 12 и 24 VDC или 230 VAC. Время срабатывания устройства – менее 1 секунды.

Электромагнитные клапаны серии 400RM (нормально открытые) и 500RM (нормально закрытые) изготовлены из латуни и имеют систему ручной перезарядки.

400RM разработан для применения в местах, где нет дублирующих электролиний, он в случае отключения электроэнергии не перекрывает линию, что обеспечивает постоянную подачу газа.

Электромагнитные клапаны серии 400RM и 500RM могут использоваться с UNIKA, MODULA, DOMINO, SCACCO и другими приборами.



Характеристики

  • Низкая цена
  • Максимальное рабочее давление 500 мБар
  • Идеальны для воздуха и неагрессивных газов
  • Класс изоляции H

Питание

230 VAC 50/60 Hz; 24 VAC; 24 VDC; 12 VDC

Рабочая температура

-15 / +60° C

Степень защиты

IP65

Материал

латунь, алюминий

Подключение

резьба ISO228/1, фланец PN16 ISO7005

Сальник

PG09

Класс изоляции

класс H (180° С)

Время срабатывания

менее 1 секунды

Перезарядка

ручная, рычаг

Рабочее давление max.

500 мБар





Модели

Материал и



соединение



Габаритные размеры



(мм)



Вес



(Кг)



Нормально открытые

Нормально закрытые

Латунь

Алюминий

A

B

int

h

м

у

ф

т

а

BEV-420RM (DN15)

BEV-520RM (DN15)

Rp 1/2″



30

55

113

130





0,4

BEV-430RM (DN20)

BEV-530RM (DN20)

Rp 3/4″



35

58

115

130





0,6

BEV-440RM (DN25)

BEV-540RM (DN25)

Rp 1″



45

62

115

137





0,7

BEV-620RM (DN15)

BEV-920RM (DN15)



Rp 1/2″

32

77

148

164





0,9

BEV-630RM (DN20)

BEV-930RM (DN20)



Rp 3/4″

46

96

158

180





1,1

BEV-640RM (DN25)

BEV-940RM (DN25)



Rp 1″

46

96

158

180





1,1

BEV-650RM (DN32)

BEV-950RM (DN32)



Rp 1″1/4

55

153

188

200





2

BEV-660RM (DN40)

BEV-960RM (DN40)



Rp 1″1/2

55

153

188

200





2

BEV-670RM (DN50)

BEV-970RM (DN50)



Rp 2″

77

156

192

230





2,3

ф

л

а

н

е

ц

BEV-680RMF (DN65)

BEV-980RMF (DN65)



DN 65

190

305

250

340

145

4×18

7,6

BEV-690RMF (DN80)

BEV-990RMF (DN80)



DN 80

190

305

250

340

160

8×18

7,6

BEV-695RMF (DN100)

BEV-995RMF (DN100)



DN 100

220

350

270

405

180

8×18

17

ДИАГРАММА ПРОПУСКНОЙ СПОСОБНОСТИ
