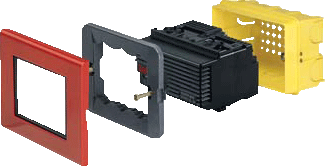

Газосигнализатор HF сочетает в себе повышенную надежность и практичность. Система установки газосигнализатора универсальна в том, что в стандартную (75 x 45) монтажную коробку крепиться прибор без дополнительных крепежных материалов.
Газосигнализатор HF имеет возможность встраиваться в монтажную коробку с помощью защелок, что очень удобно при поквартирной установке. Декоративная передняя панель придает эстетический вид.
Газосигнализатор HF снабжен электромагнитным реле, позволяющем подключать к прибору внешние исполнительные устройства (электромагнитные клапана, звуковую и световую сигнализации). Порог тревоги установлен на 10% Н.П.В.
Модели HFC1 и HFC2 выполнены по норме UNI-CEI-CIG 70028.

Обнаружение газов:
метан (CH4), сжиженный нефтяной газ (LPG).



Характеристики:

  • Современный дизайн
  • Каталитический модуль
  • Низкое потребление энергии
  • Простая установка

Питание
Напряжение питания
230В 50/60 Гц
Потребляемая мощность
3.3 ВА (ожидание)
Рабочие условия
Рабочая температура
-10/+40° С
Относительная влажность
30-90%
Степень защиты
IP40
Исполнение
Размеры
74.5×44.5×57 мм
Вес
210 гр.
Цвет
черный, белый
Корпус
PC/ABS UL94-V0
Монтаж
в монтажные коробки (фирм AVE, BTICINO Living, GEWISS Playbus, VIMAR Idea)
Сенсор
Тип
каталитический
Срок службы
5 лет
Время прогрева
< 30 секунд
Время срабатывания
< 15 секунд
Уровень сигнализации
10% нижнего порога взрывоопасности
Другие характеристики
высокоизбирательный,
индикация неисправности и окончания срока службы сенсора
Выходные устройства
Электромагнитное реле
1, герметичное
250 Vac 5A (NO-C-NC)
Звуковая сигнализация
Звуковой излучатель
давление 85 дБ
Световая сигнализация
питание: зеленый
ошибка, замена сенсора: желтый
тревога: красный
Интерфейс
кнопка – тест/сброс
Гарантия
2 года

      Пример установки газосигнализатора HF

Пример установки газосигнализатора HF

      Электрическая схема подключения газосигнализатора HF при наличии электромагнитного клапана 230 В~ и световой сигнализации 230 В~



Электрическая схема подключения газосигнализатора HF
